Инфологическое моделирование базы данныхI. Постановка задачи Составить инфологическую модель базы данных (БД) , необходимой для предоставления информации программе расчета предельно-допустимых сбросов (ПДС) сточных вод предприятий в прибрежную зону моря. Эта программа производит расчет максимально-допустимых концентраций загрязняющих веществ в выпусках сточной воды Предприятие, для которого производится расчет ПДС может иметь несколько выпусков. Каждый выпуск характеризуется своими техническими параметрами, которые учитываются в расчетах. Каждый выпуск имеет свой набор загрязняющих веществ. Для каждого выпуска существует свой контрольный створ (точка на море, отстоящая от места выпуска на 50-500 м, в которой производится замер концентраций загрязняющих веществ) . Несколько выпусков могут иметь один и тот же контрольный створ, но не наоборот. Расчет производится для каждого выпуска в отдельности в два этапа. Первый - это расчет для каждого загрязняющего вещества индивидуального ПДС (без учета других веществ) по специальной методике. Для этого расчета требуются следующие данные: фоновая концентрация вещества в контрольном створе, концентрация вещества в сточных водах выпуска, диаметр выпускного отверстия, минимальная скорость морского течения в месте выпуска, расход сточных вод, угол истечения стоков относительно поверхности моря, расстояние от выпуска до поверхности моря, до берега и до ближайшей границы водопользования (т.е. до контрольного створа) , коэффициент неконсервативности (КНК) вещества, предельно допустимая концентрация (ПДК) вещества в контрольном створе. Второй этап расчет ПДС для каждого вещества на основе индивидуального ПДС с учетом других веществ, находящихся в одной группе с одинаковым лимитирующим фактором вредности (ЛФВ) или в одной группе с одинаковым классом опасности. Распределение веществ по группам ЛФВ и классам опасности происходит в зависимости от типа водопользования предприятия, для которого считается ПДС. Проектируемая БД должна содержать информацию по всем предприятиям, для которых производился расчет ПДС. Значения фоновых концентраций, концентраций в стоках и ПДК веществ должны быть закреплены за датой. Таким образом, программе расчета ПДС требуются следующие данные: наименование и характеристики всех выпусков, для которых производится расчет ПДС; список всех контролируемых веществ для каждого выпуска с концентрациями этих веществ в сточных водах; ПДК, фоновая концентрация и КНК веществ в контрольных створах для каждого выпуска; таблица соответствий веществ с ЛФВ в зависимости от типа водопользования предприятия, для которого производится расчет. II. Типы сущностей и атрибуты
III. Типы связей и атрибуты
IV. Ограничения Ключи
Виды связей 1. Один-к-одному Имеет Тип Водопользования 2. Один-ко-многим Имеет Выпуск Предприятие Ю Выпуск Имеет Контрольный Створ Контрольный Створ Ю Выпуск 3. Многие-ко-многим Концентрация Стока Концентрация Фона Концентрация ПД КНК Ограничения по существованию

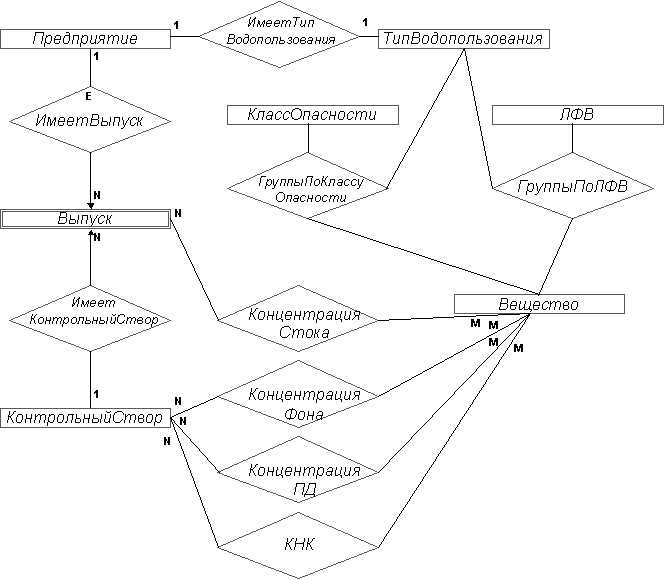

V. Графическое представление инфологической модели (ER-диаграмма)
* ВНИИВО, “Методика расчета ПДС веществ в водные объекты со сточными водами” , Харьков 1990 г. Поделитесь этой записью или добавьте в закладки |
